Alles, was technisch wichtig ist
Von Aufbauhöhe über Materialien bis zu Leistungsdaten – die technischen Eckdaten von THERMOslim auf einen Blick.
Alles, was technisch wichtig ist
Von Aufbauhöhe über Materialien bis zu Leistungsdaten –
die technischen Eckdaten von THERMOslim auf einen Blick.

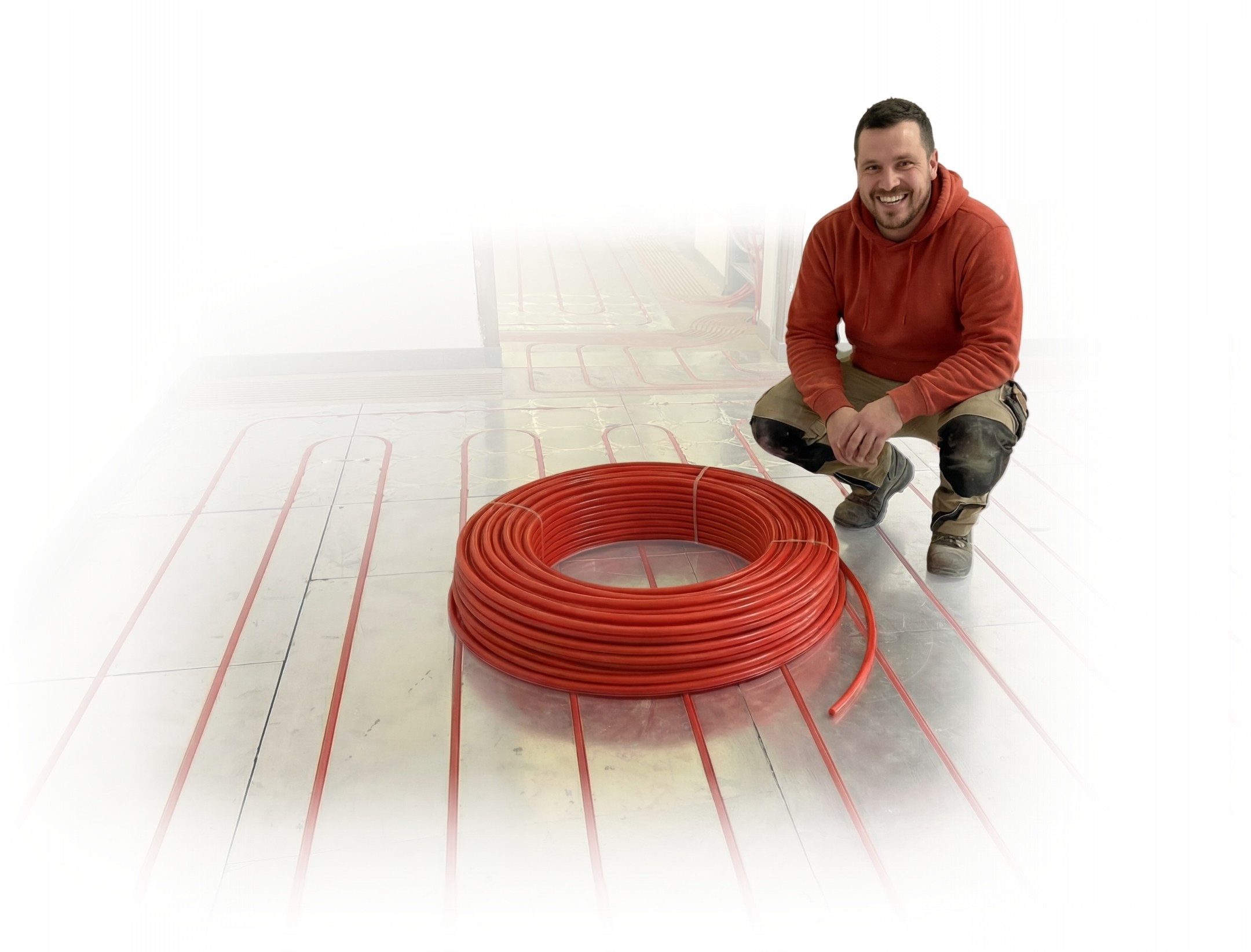

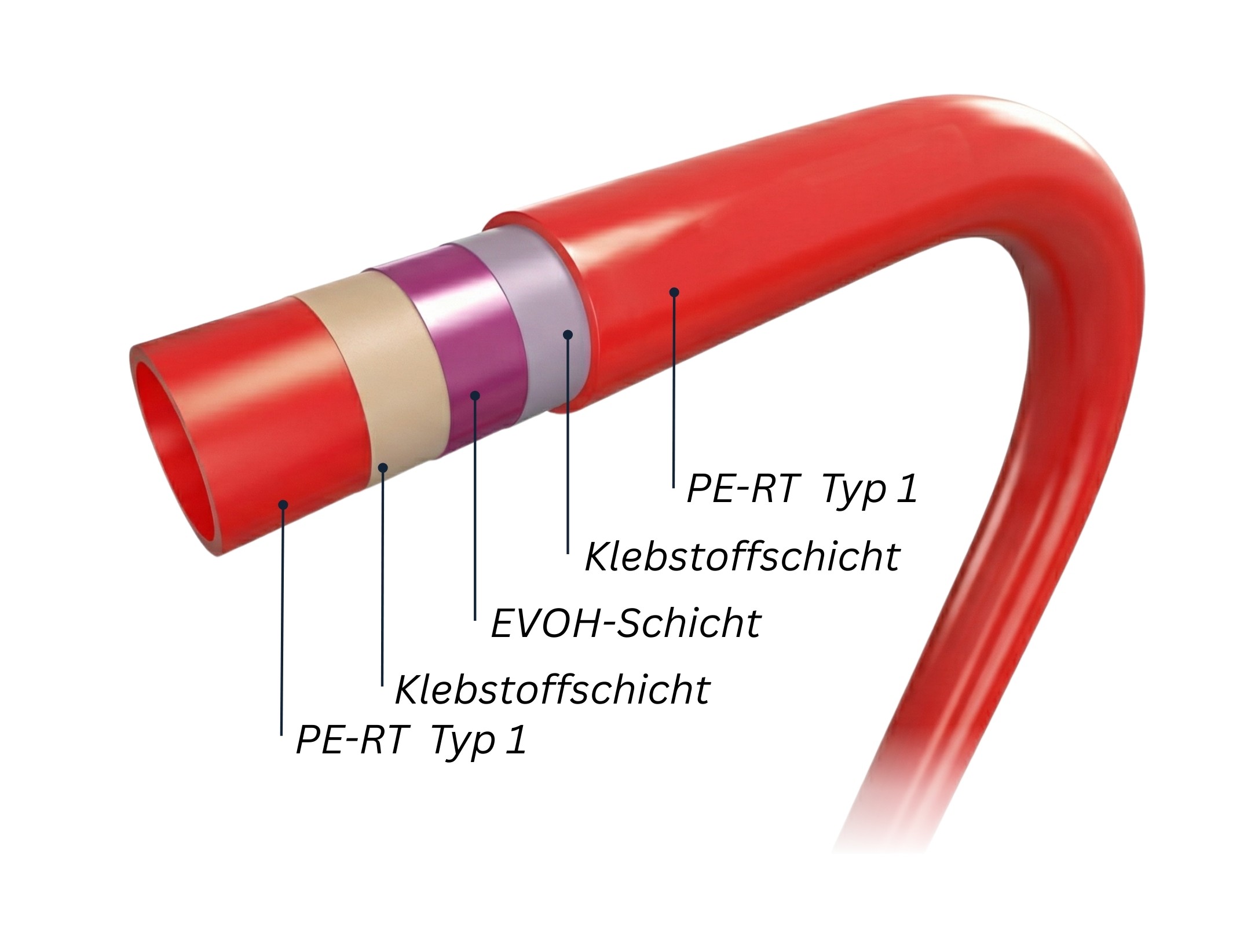

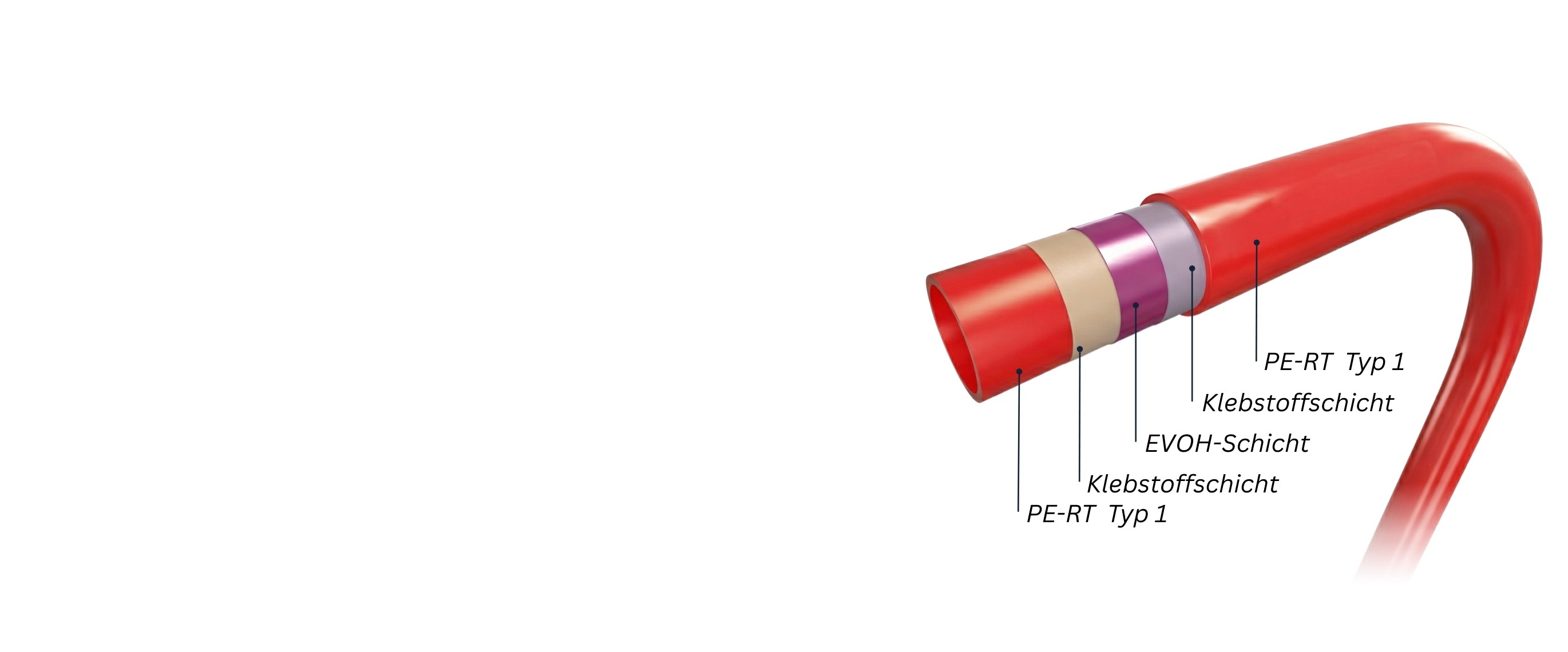

Heizrohr PE-RT
5-Schicht PE-RT
Heizrohr mit EVOH-Sauerstoffsperrschicht nach DIN 4726, ausgelegt für Fußbodenheizungen und diffusionsdicht. Hergestellt von einem deutschen Hersteller. Temperaturbereich 5 bis 80 °C, kurzzeitig bis 95 °C.
Technische Daten:
• Abmessung: 12 × 1,5 mm
• Rollenlänge: 100 m oder 300 m
• Temperaturbereich: 5 bis 80 °C,
Spitzenbelastung bis 95 °C
• Biegeradius: ca. 5 × Außendurchmesser
• Sauerstoffdicht: EVOH-Schicht, DIN 4726
(diffusionsdicht)
• Wärmeleitfähigkeit: ca. 0,4 W/(m·K) bei 60 °C
• Rohrrauigkeit: ca. 0,013 mm
THERMO-Verbundkleber
Der festelastische 1-Komponenten-Klebstoff dient zur vollflächigen Verklebung der Systemplatten im Innenbereich und ist für Fußbodenheizungen geeignet, dabei sehr emissionsarm, lösemittelfrei und wasserfrei.
Hersteller: Deutscher Hersteller
Emissionsklasse: EMICODE EC1 PLUS (sehr emissionsarm)
Eigenschaften: Lösemittelfrei, wasserfrei, sehr emissionsarm, hohe Endfestigkeit, schwingungsdämpfend/festelastisch
Rohstoffbasis: Silan-modifiziertes Polymer
Verarbeitung: Keine Ablüftzeit, Einlegezeit ca. 40 Minuten
Aushärtung: Abbindezeit ca. 24 Stunden, weitere Bearbeitung je nach Untergrund nach ca. 12 bis 24 Stunden
Verbrauch: Richtwert ca. 1.000 g/m², abhängig von Untergrund und Zahnspachtel (typisch im Bereich ca. 400 bis 1.800 g/m²)

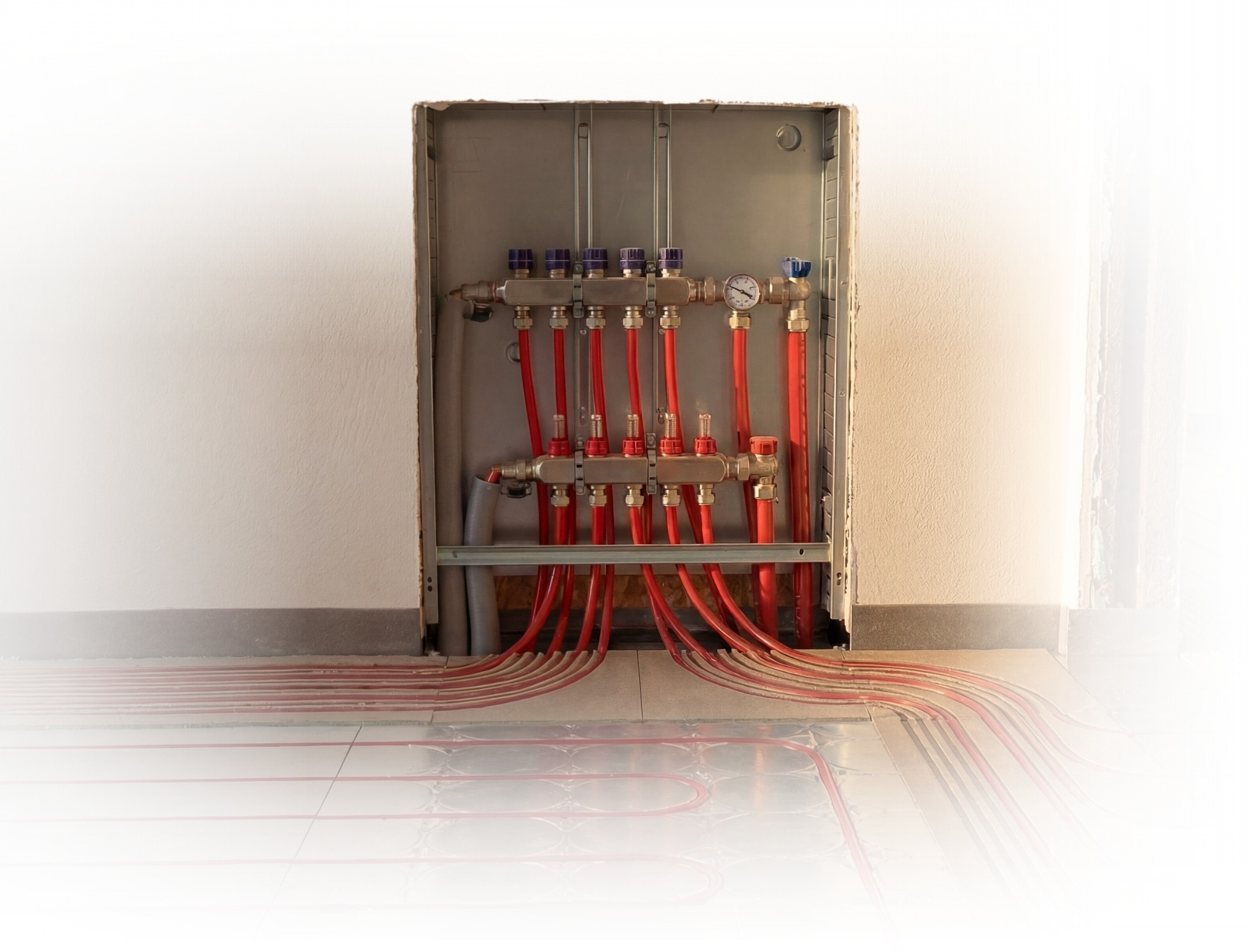

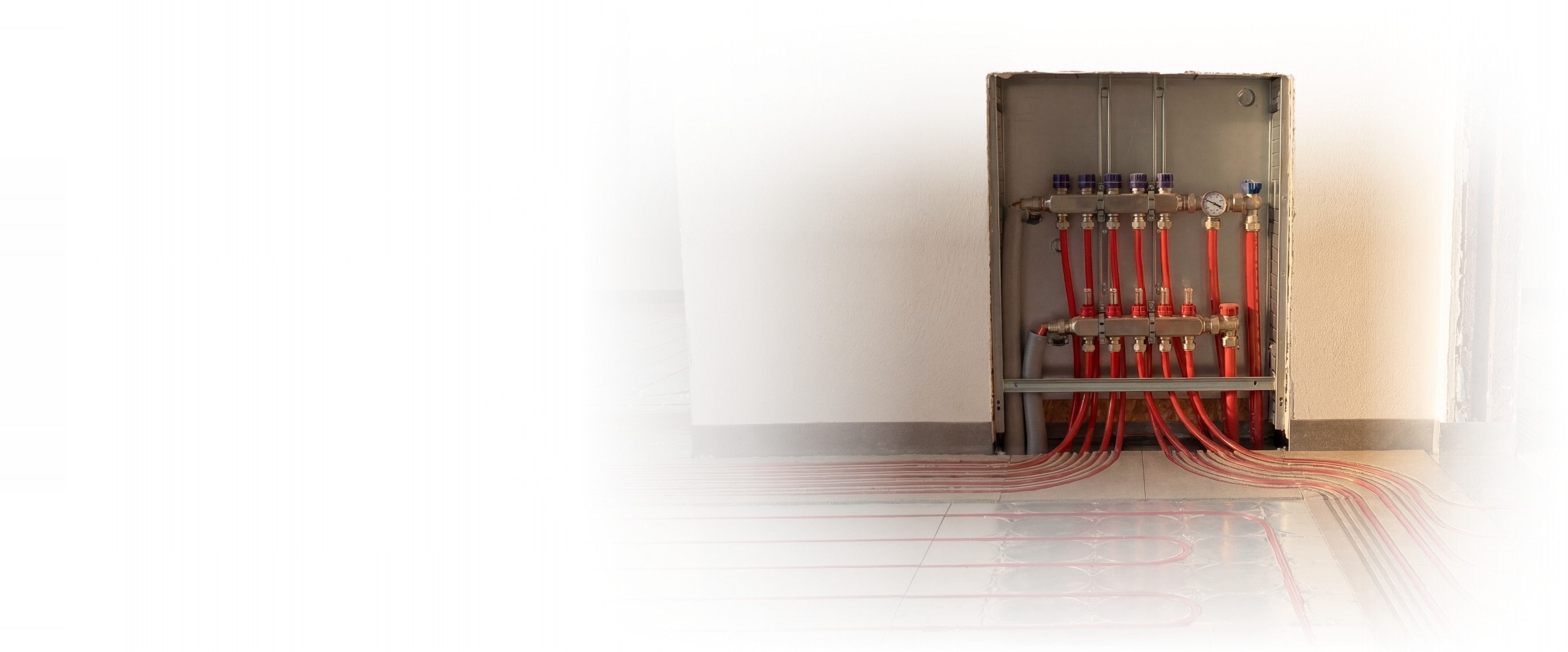

Heizhydraulik
Die Heizhydraulik wird mit hochwertigen Komponenten ausgeführt von deutschen sowie international renommierten Herstellern und ist technisch auf das Gesamtsystem abgestimmt, um eine saubere, zuverlässige und effiziente Regelung der Heizkreise sicherzustellen.
Hersteller: Deutscher Hersteller
Umfang: Heizkreisverteiler, passende Verteilerkästen/Schränke, sowie Verteiler-Komponenten wie z. B. Kugelhähne und weitere Anschluss- und Absperrarmaturen.
Systemabstimmung: Komponenten und Auslegung passend zur Planung, Rohrdimension und hydraulisch optimierten Heizkreisen

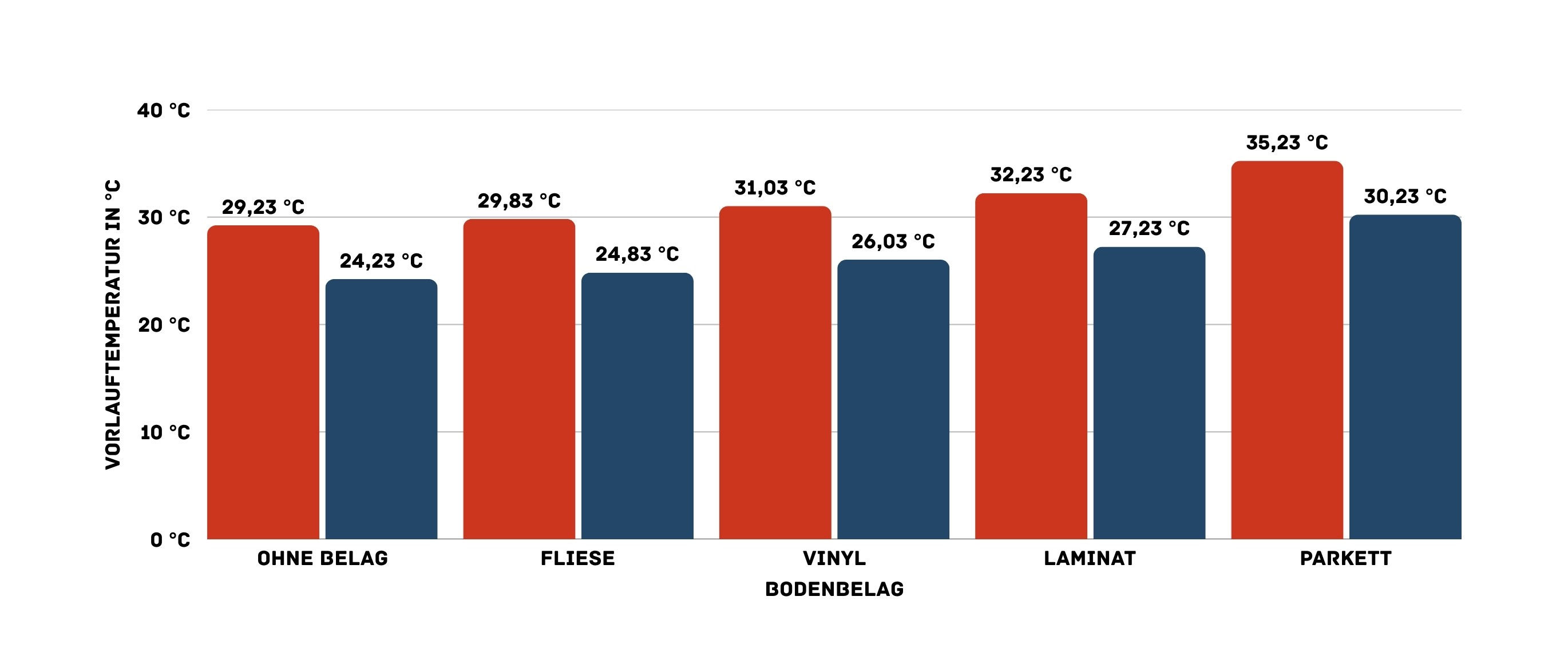

Vorlauf und rücklauf bei 80 w/m²
Richtwerte für verschiedene Bodenbeläge bei 20°C Raumtemperatur und 5 K Spreizung
Vorlauftemperatur
rücklauftemperatur
Vorlauf und rücklauf bei 80 w/m²
Richtwerte für verschiedene Bodenbeläge bei 20°C Raumtemperatur und 5 K Spreizung
Vorlauftemperatur
rücklauftemperatur

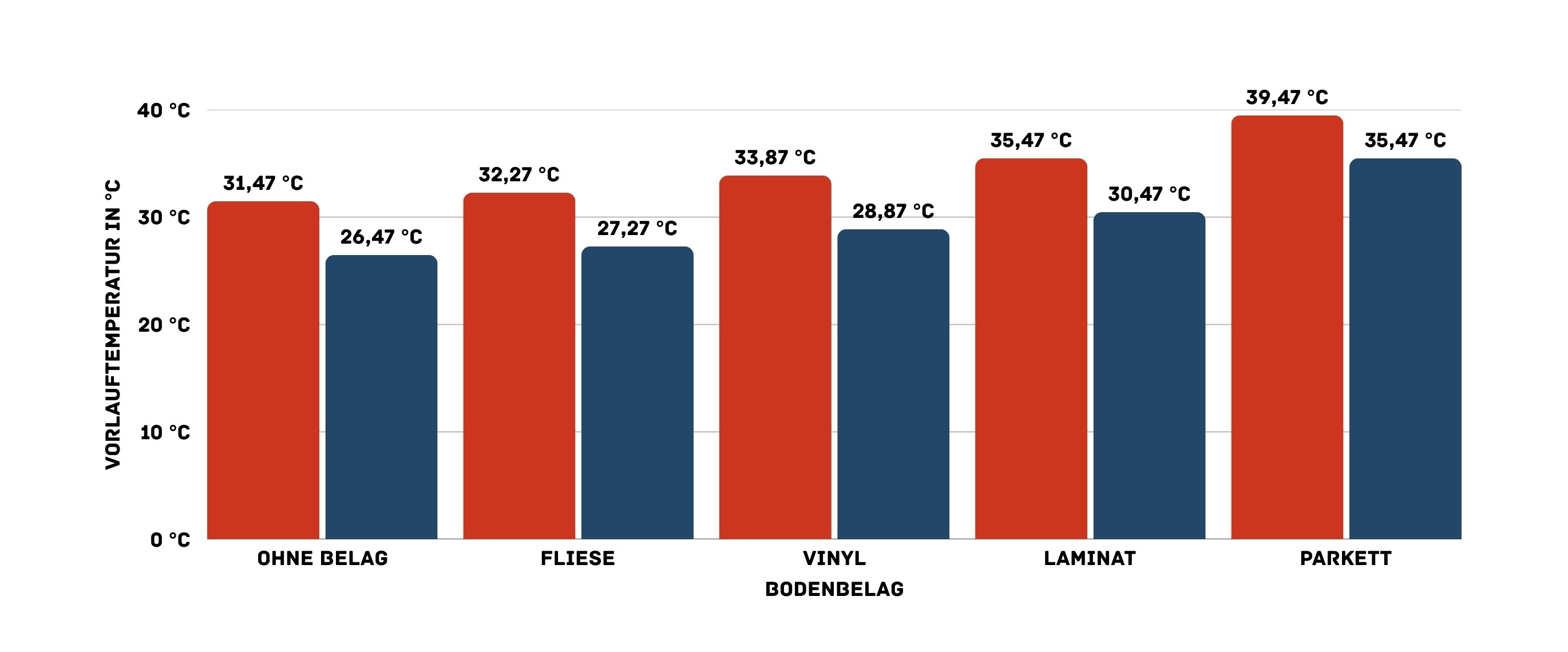

Vorlauf und rücklauf bei 100 w/m²
Richtwerte für verschiedene Bodenbeläge bei 20°C Raumtemperatur und 5 K Spreizung
Vorlauftemperatur
rücklauftemperatur
Vorlauf und rücklauf bei 100 w/m²
Richtwerte für verschiedene Bodenbeläge bei 20°C Raumtemperatur und 5 K Spreizung
Vorlauftemperatur
rücklauftemperatur
Regelungstechnik
Die Regelungstechnik wird mit Qualitätskomponenten ausgeführt von deutschen sowie international renommierten Herstellern und ist auf das Gesamtsystem abgestimmt, um eine stabile, komfortable und energieeffiziente Temperaturregelung sicherzustellen.
Produkte / Komponenten:

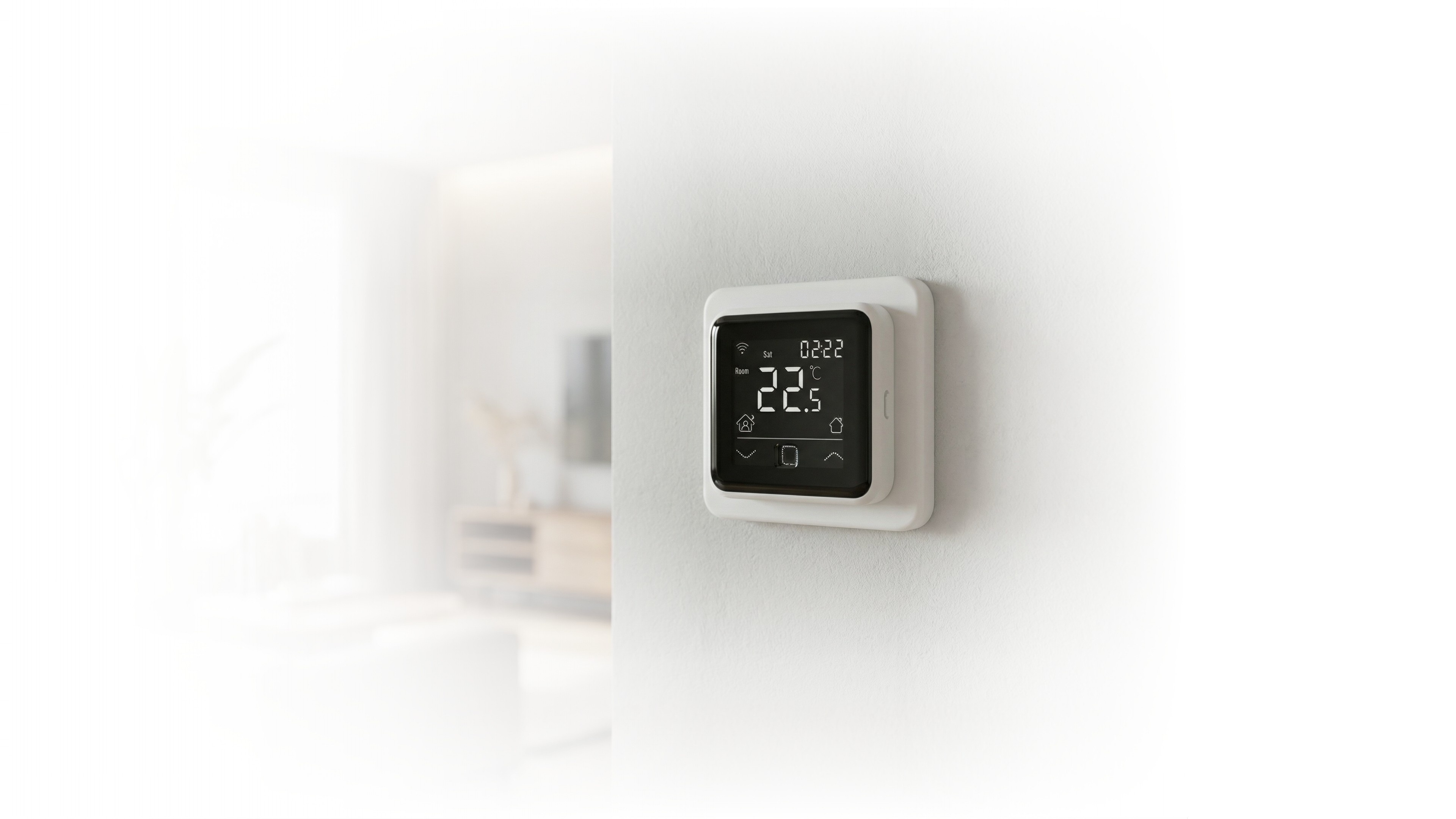

Raumthermostate in verschiedenen Ausführungen: Analog (Drehregler), Digital (Display), Digital programmierbar (Zeitprogramme), WLAN App gesteuert, Funk Raumthermostate, kabelgebundene Raumthermostate, zentrale Bedieneinheit, sowie weitere Ausführungen und Zubehör je nach Anforderung.
Klemmleisten: 230 V, 6 bis 10 Zonen, optional mit Pumpenlogik (Pumpenfreigabe bei Wärmebedarf), optional mit Kühlumschaltung je nach System, sowie weitere Varianten und Erweiterungen je nach Projekt.
Elektrische Stellantriebe: 230 V, stromlos geschlossen oder stromlos geöffnet, passend zur Klemmleiste; optional auch dynamisch selbstregelnde Stellantriebe für automatischen hydraulischen Abgleich je Heizkreis (Durchfluss wird selbstständig begrenzt und stabil gehalten), sowie weitere Produkte zur Regelungstechnik.

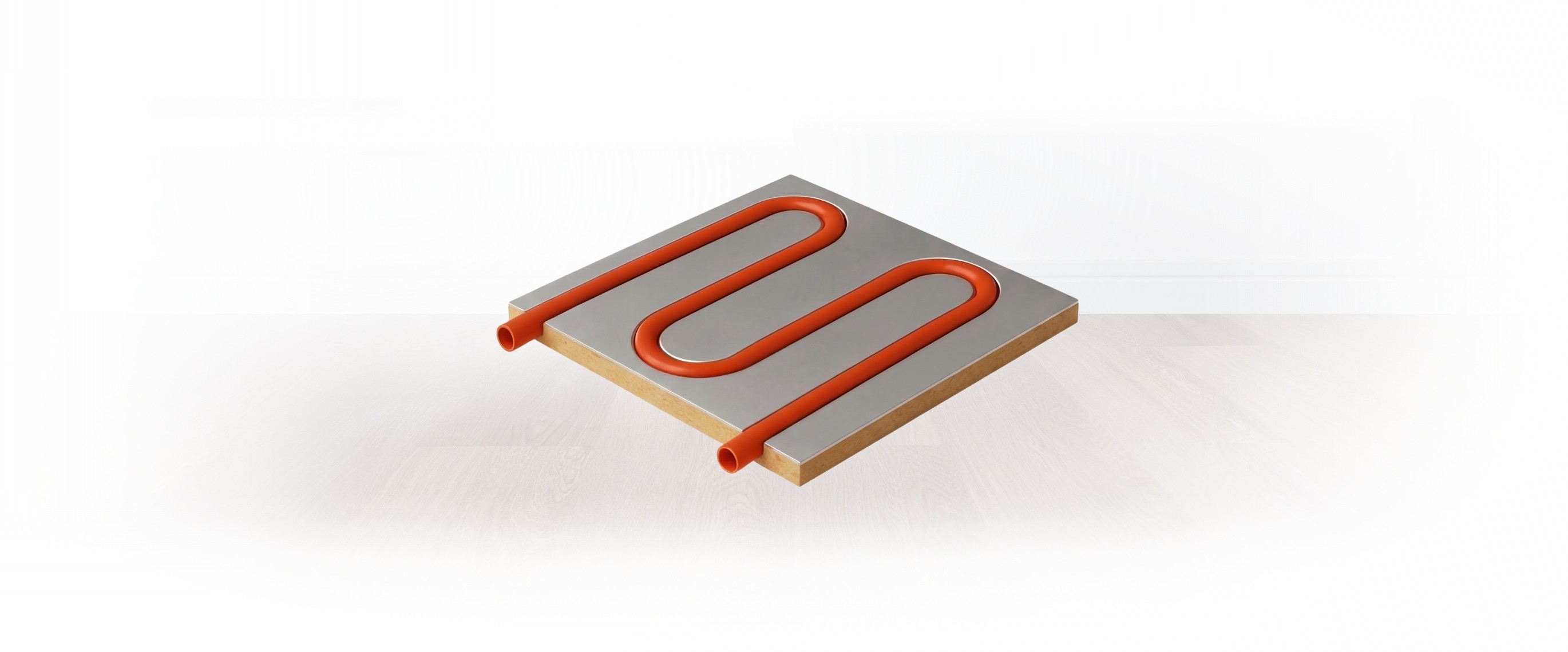

Heizträgerplatte
Normen / Prüfgrundlagen / Daten
Spanplatte Typ P2 nach DIN EN 312, Stärke 16 mm.
Hergestellt ausschließlich Made in Germany in Süddeutschland in der eigenen Fertigung.
Plattenformate
Variabel je nach Plattentyp.
Allgemein in handlichen Größen gehalten.
Rohdichte
Mittlere Rohdichte nach DIN EN 323: ca. 650 kg/m³.
Rohrabstand / Details Heizrohr
Ca. 10 cm Rohrabstand. In Bädern ist eine engere Verlegung möglich, für eine noch höhere Heizleistung.
Pro Quadratmeter verlaufen in unseren Systemplatten zwischen 5 - 15 m Heizrohr, je nach Typ & Auslegung.
Fräsung / Rohrkanäle
Gefräste Rohrkanäle für 12er Rohr (12 x 1,5 mm PE-RT 5-Schicht-Heizrohr, diffusionsdicht).
Das Heizrohr wird auf Press eingedrückt und sitzt dadurch stabil. Das Spaltmaß ist sehr gering.
Zugelassene Nutzlast (Wohnbereich)
Ca. 150–200 kg/m² (entspricht ca. 1,5–2,0 kN/m²) bei gleichmäßig
verteilter Flächenlast. Die Systemplatte ist druckstabil und für
hohe Lasten im Wohnbereich ausgelegt. In der Praxis sind bei
kritischen Belastungen oft eher Bodenbelag, Untergrund oder
Dämm- und Zwischenschichten die begrenzenden Faktoren,
nicht die Platte selbst.
Aluminiumkaschierung
DIN EN 1942 von einem deutschen Hersteller.
Dampfsperrfunktion und Dampfdichtheit durch Aluminium.
Erhöhte Wärmeleitfähigkeit und sehr hohe Alterungsbeständigkeit.
Brandverhalten B1 nach DIN 4102.
Abdeckung: silikonisiertes PE.
Temperaturbeständigkeit: -40 bis +80 °C.
heizlast
Effiziente Heizlast
THERMOslim arbeitet am effizientesten im Bereich von ca. 50 bis 70 W/m². Niedrige Vorlauftemperaturen sind dabei gut möglich. Durch den direkten Rohrkontakt zur vollflächigen Aluminiumkaschierung gelangt die Wärme schnell in den Bodenbelag.
Wovon die erreichbare Heizlast abhängt
Entscheidend sind Bodenbelag und Kleber (Wärmedurchlass).
Relevant sind außerdem die zulässige Bodenoberflächentemperatur (Wohnraum niedriger, Bad höher).
Weitere Faktoren sind Vorlauftemperatur bzw. mittlere Wassertemperatur, Dämmung nach unten und die hydraulische Auslegung (Kreislängen, Durchfluss, Spreizung).
Maximale Heizlast
Je nach Bodenaufbau sind ca. 100 bis 110 W/m² möglich. Im Wohnbereich liegt die praktische Obergrenze meist eher bei 80 bis 100 W/m². In Bädern sind eher 100 bis 110 W/m² realistisch
Brandschutzbeständigkeit (Spanplatte Typ P2 nach DIN EN 312)
Unsere Systemplatten sind für den Einsatz im normalen Wohn- und Objektbereich vorgesehen.
Das Material entspricht den üblichen bauaufsichtlichen Anforderungen für Innenräume im Wohnungsbau und ist dort problemlos einsetzbar. Wie bei Holzwerkstoffen üblich, sind P2-Platten ohne zusätzliche Imprägnierung normal entflammbar.
Für Bauvorhaben mit erhöhten Brandschutzanforderungen (z. B. öffentliche Gebäude, Kindergärten oder Sonderbauten) können auf Wunsch geprüfte und klassifizierte Alternativmaterialien nach DIN EN 13501-1 oder DIN 4102 eingesetzt werden.
Feuchtebeständigkeit (Spanplatte Typ P2 nach DIN EN 312)
Unsere Systemplatten sind für den Einsatz in trockenen Innenbereichen vorgesehen.
In Feuchträumen wie Badezimmern ist der Einsatz selbstverständlich möglich, sofern – wie nach geltenden Normen üblich – eine fachgerechte Abdichtung des Bodenaufbaus erfolgt. Diese Abdichtung schützt den gesamten Bodenaufbau zuverlässig vor eindringender Feuchtigkeit.
Dauerhafte oder stehende Nässe ohne Abdichtung ist – wie bei allen Holzwerkstoffen – zu vermeiden.
Für Bauvorhaben mit besonderen Anforderungen an die Feuchtebeanspruchung können auf Wunsch alternativ Plattenmaterialien mit erhöhter Feuchtebeständigkeit eingesetzt werden.
Dämmwerte / U-Wert
Der erreichbare U-Wert hängt immer vom gesamten Bodenaufbau ab.
Entscheidend sind Art und Dicke der Dämmung unter dem System.
THERMOslim ist keine Dämmung, sondern Heiz- und Trägerplatte.
Für eine konkrete U-Wert-Angabe wird der geplante Aufbau benötigt (Untergrund, Dämmstoff, Dicke, Belag).
Auf Wunsch kann anhand dieser Angaben eine U-Wert-Berechnung bzw. ein Zielwert-Vorschlag erstellt werden (z. B. mit XPS, EPS oder Holzfaser in passender Stärke). Richtwerte der Systemplatte: Wärmeleitfähigkeit des Holzes ca. 0,13 W/(mK), Wärmewiderstand ca. 0,12 m²K/W, sd-Richtwert ca. 0,8–1,6 m

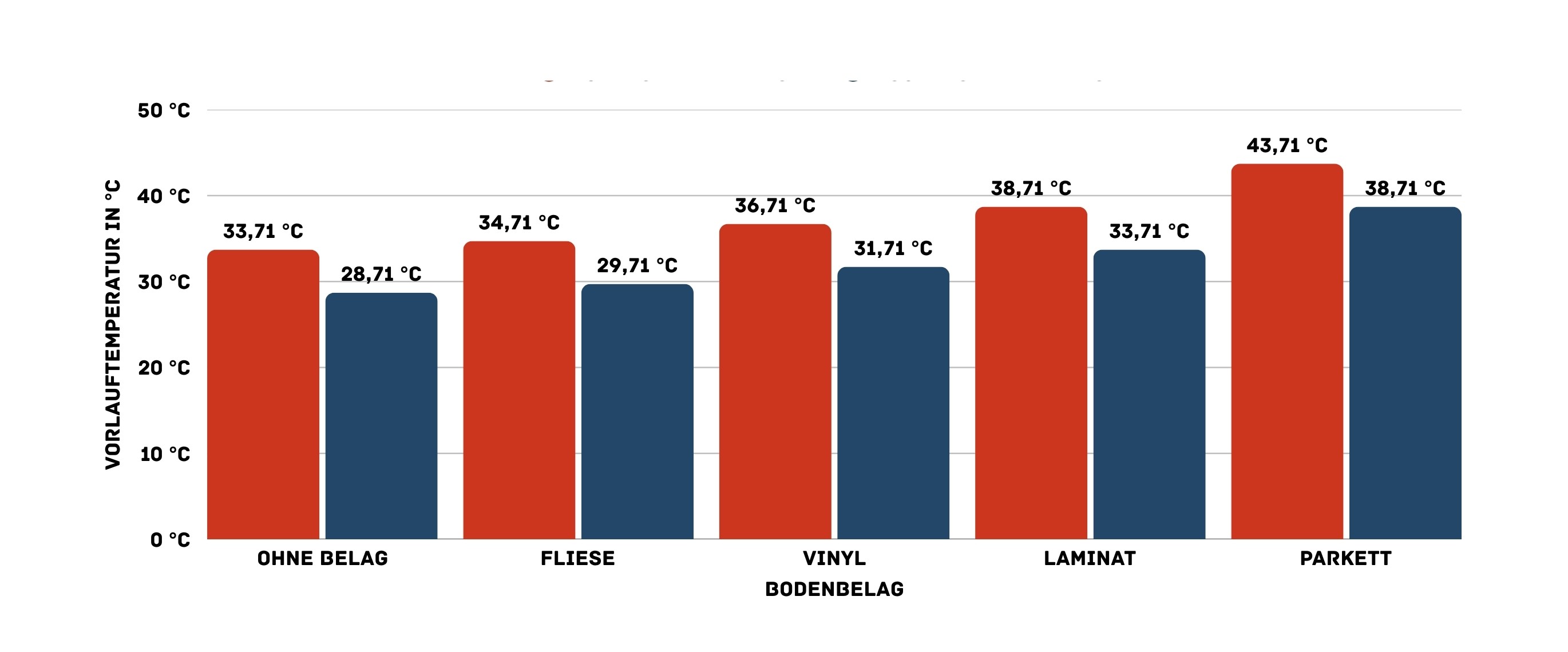

Vorlauftemperatur
Richtwerte zur Orientierung
Die folgenden Grafiken zeigen vereinfachte Richtwerte für Vor- und Rücklauftemperaturen bei 60 W/m², 80 W/m² und 100 W/m² Heizleistung. Grundlage ist eine Raumtemperatur von 20 °C sowie eine Spreizung von 5 K.
Die dargestellten Werte dienen als realistische Orientierung für verschiedene Bodenbeläge. In der Praxis hängen die tatsächlich erforderlichen Temperaturen jedoch von weiteren Faktoren ab, wie zum Beispiel dem konkreten Bodenaufbau, der Dämmung nach unten, der hydraulischen Auslegung, den Kreislängen sowie der zulässigen Oberflächentemperatur.
Melde dich gern direkt bei uns für weitere Infos.
Vorlauf und rücklauf bei 60 w/m²
Richtwerte für verschiedene Bodenbeläge bei 20°C Raumtemperatur und 5 K Spreizung
Vorlauftemperatur
rücklauftemperatur
Vorlauf und rücklauf bei 80 w/m²
Richtwerte für verschiedene Bodenbeläge bei 20°C Raumtemperatur und 5 K Spreizung
Vorlauftemperatur
rücklauftemperatur
Vorlauf und rücklauf bei 100 w/m²
Richtwerte für verschiedene Bodenbeläge bei 20°C Raumtemperatur und 5 K Spreizung
Vorlauftemperatur
rücklauftemperatur
Heizrohr PE-RT
5-Schicht PE-RT Heizrohr mit EVOH-Sauerstoffsperrschicht nach DIN 4726, ausgelegt für Fußbodenheizungen und diffusionsdicht. Hergestellt von einem deutschen Hersteller.
Temperaturbereich 5 bis 80 °C, kurzzeitig bis 95 °C.
Technische Daten:
• Abmessung: 12 × 1,5 mm
• Rollenlänge: 100 m oder 300 m
• Temperaturbereich: 5 bis 80 °C,
Spitzenbelastung bis 95 °C
• Biegeradius: ca. 5 × Außendurchmesser
• Sauerstoffdicht: EVOH-Schicht, DIN 4726
(diffusionsdicht)
• Wärmeleitfähigkeit: ca. 0,4 W/(m·K) bei 60 °C
• Rohrrauigkeit: ca. 0,013 mm
THERMO-Verbundkleber
Der festelastische 1-Komponenten-Klebstoff dient zur vollflächigen Verklebung der Systemplatten im Innenbereich und ist für Fußbodenheizungen geeignet, dabei sehr emissionsarm, lösemittelfrei und wasserfrei.
Hersteller: Deutscher Hersteller
Emissionsklasse: EMICODE EC1 PLUS (sehr emissionsarm)
Eigenschaften: Lösemittelfrei, wasserfrei, sehr emissionsarm, hohe Endfestigkeit, schwingungsdämpfend/festelastisch
Rohstoffbasis: Silan-modifiziertes Polymer
Verarbeitung: Keine Ablüftzeit, Einlegezeit ca. 40 Minuten
Aushärtung: Abbindezeit ca. 24 Stunden, weitere Bearbeitung je nach Untergrund nach ca. 12 bis 24 Stunden
Verbrauch: Richtwert ca. 1.000 g/m², abhängig von Untergrund und Zahnspachtel (typisch im Bereich ca. 400 bis 1.800 g/m²)
Heizhydraulik
Die Heizhydraulik wird mit hochwertigen Komponenten ausgeführt
von deutschen sowie international renommierten Herstellern und ist technisch
auf das Gesamtsystem abgestimmt, um eine saubere, zuverlässige und effiziente
Regelung der Heizkreise sicherzustellen.
Hersteller: Deutscher Hersteller
Umfang: Heizkreisverteiler, passende Verteilerkästen/Schränke,
sowie Verteiler-Komponenten wie z. B. Kugelhähne und
weitere Anschluss- und Absperrarmaturen.
Systemabstimmung: Komponenten und Auslegung
passend zur Planung, Rohrdimension und hydraulisch
optimierten Heizkreisen
Regelungstechnik
Die Regelungstechnik wird mit Qualitätskomponenten ausgeführt von deutschen sowie international renommierten Herstellern und ist auf das Gesamtsystem abgestimmt, um eine stabile, komfortable und energieeffiziente Temperaturregelung sicherzustellen.
Produkte / Komponenten:

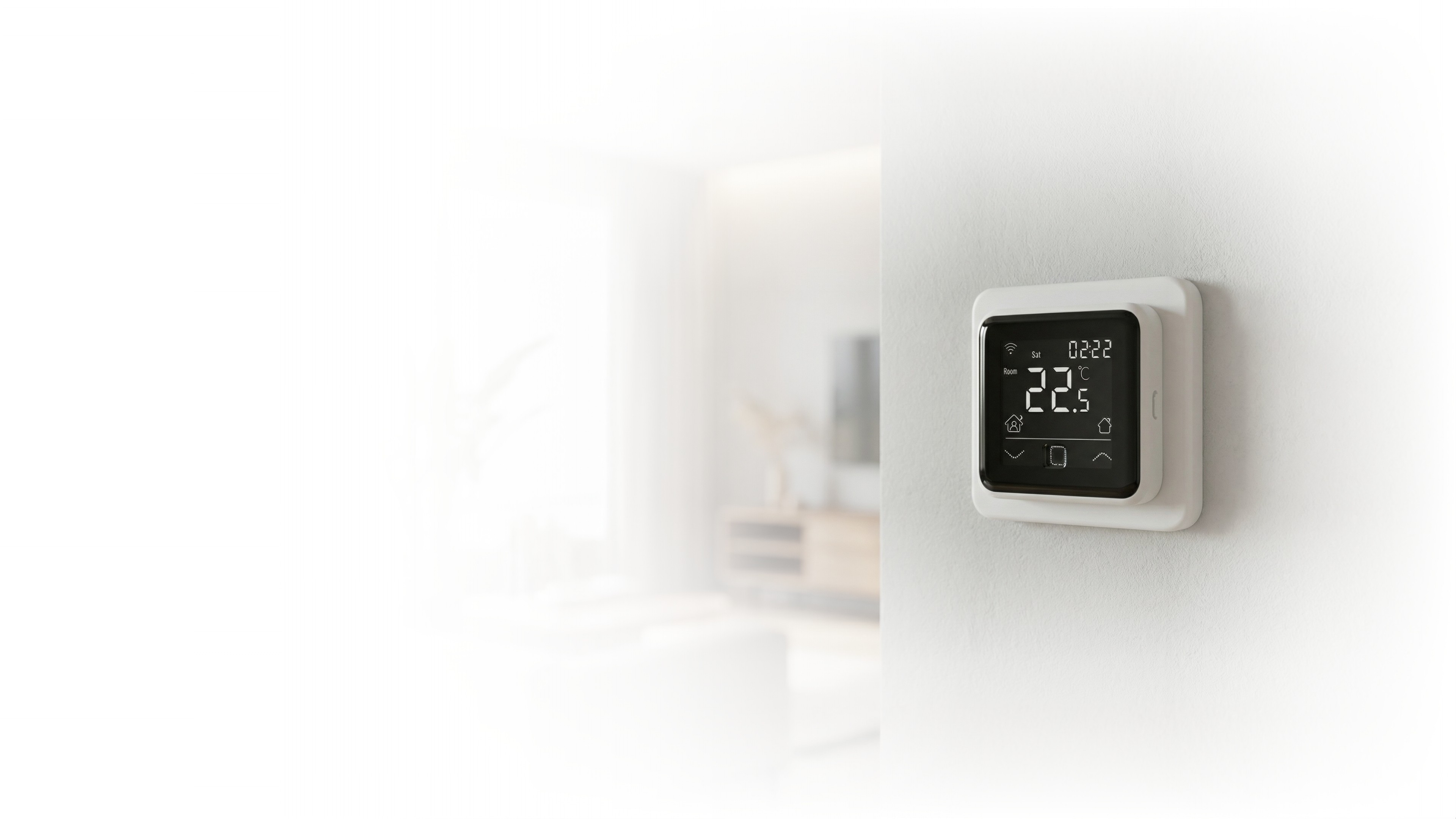

Raumthermostate in verschiedenen Ausführungen: Analog (Drehregler), Digital (Display), Digital programmierbar (Zeitprogramme), WLAN App gesteuert, Funk Raumthermostate, kabelgebundene Raumthermostate, zentrale Bedieneinheit, sowie weitere Ausführungen und Zubehör je nach Anforderung.
Klemmleisten: 230 V, 6 bis 10 Zonen, optional mit Pumpenlogik (Pumpenfreigabe bei Wärmebedarf), optional mit Kühlumschaltung je nach System, sowie weitere Varianten und Erweiterungen je nach Projekt.
Elektrische Stellantriebe: 230 V, stromlos geschlossen oderstromlos geöffnet, passend zur Klemmleiste; optional auch dynamisch selbstregelnde Stellantriebe für automatischen hydraulischen Abgleich je Heizkreis (Durchfluss wird selbstständig begrenzt und stabil gehalten), sowie weitere Produkte zur Regelungstechnik.
KOMPLETTE PLANUNG KOSTENLOS.
WIR BEGLEITEN DICH BEI DER MONTAGE RUND UM DIE UHR.
KOMPLETTE PLANUNG KOSTENLOS.
WIR BEGLEITEN DICH BEI DER MONTAGE RUND UM DIE UHR.
KOMPLETTE PLANUNG KOSTENLOS.
Wir begleiten dich bei der Montage
rund um die Uhr.
Unser Prozess
DEINE NÄCHSTEN
SCHRITTE
0
KOSTENLOSES
ANGEBOT
0
INDIVIDUELLE
PLANUNG
0
WARME FÜSSE
GENIESSEN
Unser Prozess
DEINE NÄCHSTEN
SCHRITTE
0
UNVERBINDLICH
ANFRAGEN
0
KOSTENLOSES
ANGEBOT
0
INDIVIDUELLE
PLANUNG
0
WARME FÜSSE
GENIESSEN
Unser Prozess
DEINE NÄCHSTEN
SCHRITTE
0
UNVERBINDLICH
ANFRAGEN
0
KOSTENLOSES
ANGEBOT
0
INDIVIDUELLE
PLANUNG
0
WARME FÜSSE
GENIESSEN
Unser Prozess
DEINE NÄCHSTEN
SCHRITTE
0
UNVERBINDLICH
ANFRAGEN
0
KOSTENLOSES
ANGEBOT
0
INDIVIDUELLE
PLANUNG
0
WARME FÜSSE
GENIESSEN
Du wünscht dir eine Beratung
oder brauchst Hilfe bei der Montage?
Wir helfen dir gerne telefonisch
oder per Mail - auch am Wochenende.

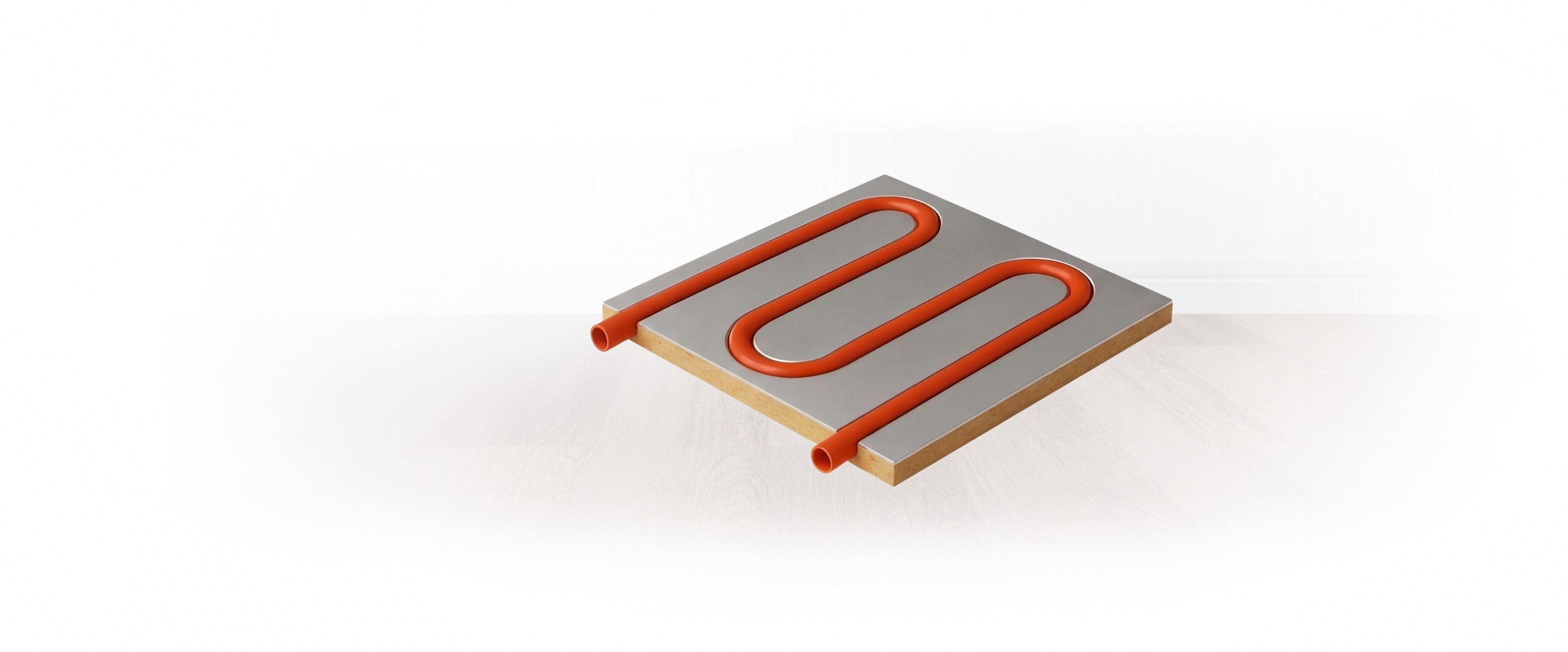

Heizträgerplatte
Normen / Prüfgrundlagen / Daten
Spanplatte Typ P2 nach DIN EN 312, Stärke 16 mm. Hergestellt ausschließlich Made in Germany in Süddeutschland in der eigenen Fertigung.
Plattenformate
Variabel je nach Plattentyp.
Allgemein in handlichen Größen gehalten.
Rohdichte
Mittlere Rohdichte nach DIN EN 323: ca. 650 kg/m³.
Rohrabstand / Details Heizrohr
Ca. 10 cm Rohrabstand. In Bädern ist eine engere Verlegung möglich, für eine noch höhere Heizleistung. Pro Quadratmeter verlaufen in unseren Systemplatten zwischen 5 - 15 m Heizrohr, je nach Typ & Auslegung.
Fräsung / Rohrkanäle
Gefräste Rohrkanäle für 12er Rohr (12 x 1,5 mm PE-RT 5-Schicht-Heizrohr, diffusionsdicht). Das Heizrohr wird auf Press eingedrückt und sitzt dadurch stabil. Das Spaltmaß ist sehr gering.
Zugelassene Nutzlast (Wohnbereich)
Ca. 150–200 kg/m² (entspricht ca. 1,5–2,0 kN/m²) bei gleichmäßig verteilter Flächenlast. Die Systemplatte ist druckstabil und für hohe Lasten im Wohnbereich ausgelegt. In der Praxis sind bei kritischen Belastungen oft eher Bodenbelag, Untergrund oder Dämm- und Zwischenschichten die begrenzenden Faktoren, nicht die Platte selbst.
Aluminiumkaschierung
DIN EN 1942 von einem deutschen Hersteller. Dampfsperrfunktion und Dampfdichtheit durch Aluminium. Erhöhte Wärmeleitfähigkeit und sehr hohe Alterungsbeständigkeit. Brandverhalten B1 nach DIN 4102. Abdeckung: silikonisiertes PE. Temperaturbeständigkeit: -40 bis +80 °C.
Heizlast
Effiziente Heizlast
THERMOslim arbeitet am effizientesten im Bereich von ca. 50 bis 70 W/m². Niedrige Vorlauftemperaturen sind dabei gut möglich. Durch den direkten Rohrkontakt zur vollflächigen Aluminiumkaschierung gelangt die Wärme schnell in den Bodenbelag.
Wovon die erreichbare
Heizlast abhängt
Entscheidend sind Bodenbelag und Kleber (Wärmedurchlass). Relevant sind außerdem die zulässige Bodenoberflächentemperatur (Wohnraum niedriger, Bad höher). Weitere Faktoren sind Vorlauftemperatur bzw. mittlere Wassertemperatur, Dämmung nach unten und die hydraulische Auslegung (Kreislängen, Durchfluss, Spreizung).
Maximale Heizlast
Je nach Bodenaufbau sind ca. 100 bis 110 W/m² möglich. Im Wohnbereich liegt die praktische Obergrenze meist eher bei 80 bis 100 W/m². In Bädern sind eher 100 bis 110 W/m² realistisch.
Brandschutzbeständigkeit
(Spanplatte Typ P2 nach DIN EN 312)
Unsere Systemplatten sind für den Einsatz im normalen Wohn- und Objektbereich vorgesehen
Das Material entspricht den üblichen bauaufsichtlichen Anforderungen für Innenräume im Wohnungsbau und ist dort problemlos einsetzbar. Wie bei Holzwerkstoffen üblich, sind P2-Platten ohne zusätzliche Imprägnierung normal entflammbar.
Für Bauvorhaben mit erhöhten Brandschutzanforderungen (z. B. öffentliche Gebäude, Kindergärten oder Sonderbauten) können auf Wunsch geprüfte und klassifizierte Alternativmaterialien nach DIN EN 13501-1 oder DIN 4102 eingesetzt werden.
Feuchtebeständigkeit
(Spanplatte Typ P2 nach DIN EN 312)
Unsere Systemplatten sind für den Einsatz in trockenen Innenbereichen vorgesehen.
In Feuchträumen wie Badezimmern ist der Einsatz selbstverständlich möglich, sofern – wie nach geltenden Normen üblich – eine fachgerechte Abdichtung des Bodenaufbaus erfolgt. Diese Abdichtung schützt den gesamten Bodenaufbau zuverlässig vor eindringender Feuchtigkeit.
Dauerhafte oder stehende Nässe ohne Abdichtung ist – wie bei allen
Holzwerkstoffen – zu vermeiden.
Für Bauvorhaben mit besonderen Anforderungen an die Feuchtebeanspruchung können auf Wunsch alternativ Plattenmaterialien mit erhöhter Feuchtebeständigkeit eingesetzt werden.
Dämmwerte / U-Wert
Der erreichbare U-Wert hängt immer vom gesamten Bodenaufbau ab. Entscheidend sind Art und Dicke der Dämmung unter dem System. THERMOslim ist keine Dämmung, sondern Heiz- und Trägerplatte. Für eine konkrete U-Wert-Angabe wird der geplante Aufbau benötigt (Untergrund, Dämmstoff, Dicke, Belag).
Auf Wunsch kann anhand dieser Angaben eine U-Wert-Berechnung bzw. ein Zielwert-Vorschlag erstellt werden (z. B. mit XPS, EPS oder Holzfaser in passender Stärke).
Richtwerte der Systemplatte: Wärmeleitfähigkeit ca. 0,13 W/(mK), Wärmewiderstand ca. 0,12 m²K/W, sd-Richtwert ca. 0,8–1,6 m
Vorlauftemperatur
Richtwerte zur Orientierung
Die folgenden Grafiken zeigen vereinfachte Richtwerte für Vor- und Rücklauftemperaturen bei 60 W/m², 80 W/m² und 100 W/m² Heizleistung. Grundlage ist eine Raumtemperatur von 20 °C sowie eine Spreizung von 5 K.
Die dargestellten Werte dienen als realistische Orientierung für verschiedene Bodenbeläge. In der Praxis hängen die tatsächlich erforderlichen Temperaturen jedoch von weiteren Faktoren ab, wie zum Beispiel dem konkreten Bodenaufbau, der Dämmung nach unten, der hydraulischen Auslegung, den Kreislängen sowie der zulässigen Oberflächentemperatur.
Melde dich gern direkt bei uns für weitere Infos.
Unser Support
WIR HELFEN DIR WEITER!
Unser Prozess
DEINE NÄCHSTEN SCHRITTE
Alles, was technisch wichtig ist
Von Aufbauhöhe über Materialien bis zu Leistungsdaten –
die technischen Eckdaten von THERMOslim auf einen Blick.
Alles, was technisch wichtig ist
Von Aufbauhöhe über Materialien bis zu Leistungsdaten –
die technischen Eckdaten von THERMOslim auf einen Blick.
Alles, was technisch wichtig ist
Von Aufbauhöhe über Materialien bis zu Leistungsdaten –
die technischen Eckdaten von THERMOslim auf einen Blick.
Alles, was technisch wichtig ist
Von Aufbauhöhe über Materialien bis zu Leistungsdaten –
die technischen Eckdaten von THERMOslim auf einen Blick.
Heizträgerplatte
Normen / Prüfgrundlagen / Daten
Spanplatte Typ P2 nach DIN EN 312, Stärke 16 mm.
Hergestellt ausschließlich Made in Germany in
Süddeutschland in der eigenen Fertigung.
Plattenformate
Variabel je nach Plattentyp.
Allgemein in handlichen Größen gehalten.
Heizträgerplatte
Normen / Prüfgrundlagen / Daten
Spanplatte Typ P2 nach DIN EN 312, Stärke 16 mm.
Hergestellt ausschließlich Made in Germany in
Süddeutschland in der eigenen Fertigung.
Plattenformate
Variabel je nach Plattentyp.
Allgemein in handlichen Größen gehalten.
Rohdichte
Mittlere Rohdichte nach DIN EN 323: ca. 650 kg/m³.
Rohrabstand / Details Heizrohr
Ca. 10 cm Rohrabstand. In Bädern ist eine engere Verlegung möglich, für eine noch höhere Heizleistung.
Pro Quadratmeter verlaufen in unseren Systemplatten zwischen 5 - 15 m Heizrohr, je nach Typ & Auslegung.
Fräsung / Rohrkanäle
Gefräste Rohrkanäle für 12er Rohr (12 x 1,5 mm PE-RT 5-Schicht-Heizrohr, diffusionsdicht).
Das Heizrohr wird auf Press eingedrückt und sitzt dadurch stabil. Das Spaltmaß ist sehr gering.
Ca. 150–200 kg/m² (entspricht ca. 1,5–2,0 kN/m²) bei gleichmäßig verteilter Flächenlast.
Die Systemplatte ist druckstabil und für hohe Lasten im Wohnbereich ausgelegt. In der Praxis sind bei kritischen Belastungen oft eher Bodenbelag, Untergrund oder Dämm- und Zwischenschichten die begrenzenden Faktoren, nicht die Platte selbst.
Aluminiumkaschierung
Stärke 0,05 mm nach DIN EN 1942 von einem deutschen Hersteller.
Dampfsperrfunktion und Dampfdichtheit durch Aluminium.
Erhöhte Wärmeleitfähigkeit und sehr hohe Alterungsbeständigkeit.
Brandverhalten B1 nach DIN 4102.
Abdeckung: silikonisiertes PE.
Temperaturbeständigkeit: -40 bis +80 °C.
heizlast
Effiziente Heizlast
THERMOslim arbeitet am effizientesten im Bereich von ca. 50 bis 70 W/m². Niedrige Vorlauftemperaturen sind dabei gut möglich. Durch den direkten Rohrkontakt zur vollflächigen Aluminiumkaschierung gelangt die Wärme schnell in den Bodenbelag.
Zugelassene Nutzlast (Wohnbereich)
Ca. 150–200 kg/m² (entspricht ca. 1,5–2,0 kN/m²) bei gleichmäßig verteilter Flächenlast.
Die Systemplatte ist druckstabil und für hohe Lasten im Wohnbereich ausgelegt. In der Praxis sind bei kritischen Belastungen oft eher Bodenbelag, Untergrund oder Dämm- und Zwischenschichten die begrenzenden Faktoren, nicht die Platte selbst.
Aluminiumkaschierung
Stärke 0,05 mm nach DIN EN 1942 von einem deutschen Hersteller.
Dampfsperrfunktion und Dampfdichtheit durch Aluminium.
Erhöhte Wärmeleitfähigkeit und sehr hohe Alterungsbeständigkeit.
Brandverhalten B1 nach DIN 4102.
Abdeckung: silikonisiertes PE.
Temperaturbeständigkeit: -40 bis +80 °C.
heizlast
Effiziente Heizlast
THERMOslim arbeitet am effizientesten im Bereich von ca. 50 bis 70 W/m². Niedrige Vorlauftemperaturen sind dabei gut möglich. Durch den direkten Rohrkontakt zur vollflächigen Aluminiumkaschierung gelangt die Wärme schnell in den Bodenbelag.
Zugelassene Nutzlast (Wohnbereich)
Wovon die erreichbare Heizlast abhängt
Entscheidend sind Bodenbelag und Kleber (Wärmedurchlass).
Relevant sind außerdem die zulässige Bodenoberflächentemperatur (Wohnraum niedriger, Bad höher).
Weitere Faktoren sind Vorlauftemperatur bzw. mittlere Wassertemperatur, Dämmung nach unten und die hydraulische Auslegung (Kreislängen, Durchfluss, Spreizung).
Maximale Heizlast
Je nach Bodenaufbau sind ca. 100 bis 110 W/m² möglich. Im Wohnbereich liegt die praktische Obergrenze meist eher bei 80 bis 100 W/m². In Bädern sind eher 100 bis 110 W/m² realistisch.
Brandschutzbeständigkeit (Spanplatte Typ P2 nach DIN EN 312)
Unsere Systemplatten sind für den Einsatz im normalen Wohn- und Objektbereich vorgesehen.
Das Material entspricht den üblichen bauaufsichtlichen Anforderungen für Innenräume im Wohnungsbau und ist dort problemlos einsetzbar. Wie bei Holzwerkstoffen üblich, sind P2-Platten ohne zusätzliche Imprägnierung normal entflammbar.
Für Bauvorhaben mit erhöhten Brandschutzanforderungen (z. B. öffentliche Gebäude, Kindergärten oder Sonderbauten) können auf Wunsch geprüfte und klassifizierte Alternativmaterialien nach DIN EN 13501-1 oder DIN 4102 eingesetzt werden.
Feuchtebeständigkeit (Spanplatte Typ P2 nach DIN EN 312)
Unsere Systemplatten sind für den Einsatz in trockenen Innenbereichen vorgesehen.
In Feuchträumen wie Badezimmern ist der Einsatz selbstverständlich möglich, sofern – wie nach geltenden Normen üblich – eine fachgerechte Abdichtung des Bodenaufbaus erfolgt. Diese Abdichtung schützt den gesamten Bodenaufbau zuverlässig vor eindringender Feuchtigkeit. Dauerhafte oder stehende Nässe ohne Abdichtung ist – wie bei allen Holzwerkstoffen – zu vermeiden.
Für Bauvorhaben mit besonderen Anforderungen an die Feuchtebeanspruchung können auf Wunsch alternativ Plattenmaterialien mit erhöhter Feuchtebeständigkeit eingesetzt werden.
Dämmwerte / U-Wert
Der erreichbare U-Wert hängt immer vom gesamten Bodenaufbau ab.
Entscheidend sind Art und Dicke der Dämmung unter dem System.
THERMOslim ist keine Dämmung, sondern Heiz- und Trägerplatte.
Für eine konkrete U-Wert-Angabe wird der geplante Aufbau benötigt (Untergrund, Dämmstoff, Dicke, Belag).
Auf Wunsch kann anhand dieser Angaben eine U-Wert-Berechnung bzw. ein Zielwert-Vorschlag erstellt werden (z. B. mit XPS, EPS oder Holzfaser in passender Stärke). Richtwerte der Systemplatte: Wärmeleitfähigkeit des Holzes ca. 0,13 W/(mK), Wärmewiderstand ca. 0,12 m²K/W, sd-Richtwert ca. 0,8–1,6 m
Vorlauftemperatur
Heizrohr PE-RT
5-Schicht PE-RT Heizrohr mit EVOH-Sauerstoffsperrschicht nach DIN 4726, ausgelegt für Fußbodenheizungen und diffusionsdicht. Hergestellt von einem deutschen Hersteller.
Temperaturbereich 5 bis 80 °C, kurzzeitig bis 95 °C.
Technische Daten:
• Abmessung: 12 × 1,5 mm
• Rollenlänge: 100 m oder 300 m
• Temperaturbereich: 5 bis 80 °C,
Spitzenbelastung bis 95 °C
• Biegeradius: ca. 5 × Außendurchmesser
• Sauerstoffdicht: EVOH-Schicht, DIN 4726
(diffusionsdicht)
• Wärmeleitfähigkeit: ca. 0,4 W/(m·K) bei 60 °C
• Rohrrauigkeit: ca. 0,013 mm
Heizrohr PE-RT
5-Schicht PE-RT Heizrohr mit EVOH-Sauerstoffsperrschicht nach DIN 4726, ausgelegt für Fußbodenheizungen und diffusionsdicht. Hergestellt von einem deutschen Hersteller.
Temperaturbereich 5 bis 80 °C, kurzzeitig bis 95 °C.
Technische Daten:
• Abmessung: 12 × 1,5 mm
• Rollenlänge: 100 m oder 300 m
• Temperaturbereich: 5 bis 80 °C,
Spitzenbelastung bis 95 °C
• Biegeradius: ca. 5 × Außendurchmesser
• Sauerstoffdicht: EVOH-Schicht, DIN 4726
(diffusionsdicht)
• Wärmeleitfähigkeit: ca. 0,4 W/(m·K) bei 60 °C
• Rohrrauigkeit: ca. 0,013 mm
THERMO-Verbundkleber
Der festelastische 1-Komponenten-Klebstoff dient zur vollflächigen Verklebung der Systemplatten im Innenbereich und ist für Fußbodenheizungen geeignet, dabei sehr emissionsarm, lösemittelfrei und wasserfrei.
Hersteller: Deutscher Hersteller
Emissionsklasse: EMICODE EC1 PLUS (sehr emissionsarm)
Eigenschaften: Lösemittelfrei, wasserfrei, sehr emissionsarm, hohe Endfestigkeit, schwingungsdämpfend/festelastisch
Rohstoffbasis: Silan-modifiziertes Polymer
Verarbeitung: Keine Ablüftzeit, Einlegezeit ca. 40 Minuten
Aushärtung: Abbindezeit ca. 24 Stunden, weitere Bearbeitung je nach Untergrund nach ca. 12 bis 24 Stunden
Verbrauch: Richtwert ca. 1.000 g/m², abhängig von Untergrund und Zahnspachtel (typisch im Bereich ca. 400 bis 1.800 g/m²)
THERMO-Verbundkleber
Der festelastische 1-Komponenten-Klebstoff dient zur vollflächigen Verklebung der Systemplatten im Innenbereich und ist für Fußbodenheizungen geeignet, dabei sehr emissionsarm, lösemittelfrei und wasserfrei.
Hersteller: Deutscher Hersteller
Emissionsklasse: EMICODE EC1 PLUS (sehr emissionsarm)
Eigenschaften: Lösemittelfrei, wasserfrei, sehr emissionsarm, hohe Endfestigkeit, schwingungsdämpfend/festelastisch
Rohstoffbasis: Silan-modifiziertes Polymer
Verarbeitung: Keine Ablüftzeit, Einlegezeit ca. 40 Minuten
Aushärtung: Abbindezeit ca. 24 Stunden, weitere Bearbeitung je nach Untergrund nach ca. 12 bis 24 Stunden
Verbrauch: Richtwert ca. 1.000 g/m², abhängig von Untergrund und Zahnspachtel (typisch im Bereich ca. 400 bis 1.800 g/m²)
Heizhydraulik
Die Heizhydraulik wird mit hochwertigen Komponenten ausgeführt
von deutschen sowie international renommierten Herstellern und ist technisch
auf das Gesamtsystem abgestimmt, um eine saubere, zuverlässige und effiziente
Regelung der Heizkreise sicherzustellen.
Hersteller: Deutscher Hersteller
Umfang: Heizkreisverteiler, passende Verteilerkästen/Schränke,
sowie Verteiler-Komponenten wie z. B. Kugelhähne und
weitere Anschluss- und Absperrarmaturen.
Systemabstimmung: Komponenten und Auslegung
passend zur Planung, Rohrdimension und hydraulisch
optimierten Heizkreisen
Heizhydraulik
Die Heizhydraulik wird mit hochwertigen Komponenten ausgeführt
von deutschen sowie international renommierten Herstellern und ist technisch
auf das Gesamtsystem abgestimmt, um eine saubere, zuverlässige und effiziente
Regelung der Heizkreise sicherzustellen.
Hersteller: Deutscher Hersteller
Umfang: Heizkreisverteiler, passende Verteilerkästen/Schränke,
sowie Verteiler-Komponenten wie z. B. Kugelhähne und
weitere Anschluss- und Absperrarmaturen.
Systemabstimmung: Komponenten und Auslegung
passend zur Planung, Rohrdimension und hydraulisch
optimierten Heizkreisen
Regelungstechnik
Die Regelungstechnik wird mit Qualitätskomponenten ausgeführt von deutschen sowie international renommierten Herstellern und ist auf das Gesamtsystem abgestimmt, um eine stabile, komfortable und energieeffiziente Temperaturregelung sicherzustellen.
Produkte / Komponenten:
Raumthermostate in verschiedenen Ausführungen: Analog (Drehregler), Digital (Display), Digital programmierbar (Zeitprogramme), WLAN App gesteuert, Funk Raumthermostate, kabelgebundene Raumthermostate, zentrale Bedieneinheit, sowie weitere Ausführungen und Zubehör je nach Anforderung.
Regelungstechnik
Die Regelungstechnik wird mit Qualitätskomponenten ausgeführt von deutschen sowie international renommierten Herstellern und ist auf das Gesamtsystem abgestimmt, um eine stabile, komfortable und energieeffiziente Temperaturregelung sicherzustellen.
Produkte / Komponenten:
Raumthermostate in verschiedenen Ausführungen: Analog (Drehregler), Digital (Display), Digital programmierbar (Zeitprogramme), WLAN App gesteuert, Funk Raumthermostate, kabelgebundene Raumthermostate, zentrale Bedieneinheit, sowie weitere Ausführungen und Zubehör je nach Anforderung.
Klemmleisten: 230 V, 6 bis 10 Zonen, optional mit Pumpenlogik (Pumpenfreigabe bei Wärmebedarf), optional mit Kühlumschaltung je nach System, sowie weitere Varianten und Erweiterungen je nach Projekt.
Elektrische Stellantriebe: 230 V, stromlos geschlossen oderstromlos geöffnet, passend zur Klemmleiste; optional auch dynamisch selbstregelnde Stellantriebe für automatischen hydraulischen Abgleich je Heizkreis
(Durchfluss wird selbstständig begrenzt und stabil gehalten),
sowie weitere Produkte zur Regelungstechnik.
Heizträgerplatte
Normen / Prüfgrundlagen / Daten
Spanplatte Typ P2 nach DIN EN 312, Stärke 16 mm.
Hergestellt ausschließlich Made in Germany in
Süddeutschland in der eigenen Fertigung.
Plattenformate
Variabel je nach Plattentyp.
Allgemein in handlichen Größen gehalten.
Rohdichte
Mittlere Rohdichte nach DIN EN 323: ca. 650 kg/m³.
Rohrabstand / Details Heizrohr
Ca. 10 cm Rohrabstand. In Bädern ist eine engere Verlegung möglich, für eine noch höhere Heizleistung.
Pro Quadratmeter verlaufen in unseren Systemplatten zwischen 5 - 15 m Heizrohr, je nach Typ & Auslegung.
Fräsung / Rohrkanäle
Gefräste Rohrkanäle für 12er Rohr (12 x 1,5 mm PE-RT 5-Schicht-Heizrohr, diffusionsdicht).
Das Heizrohr wird auf Press eingedrückt und sitzt dadurch stabil. Das Spaltmaß ist sehr gering.
Ca. 150–200 kg/m² (entspricht ca. 1,5–2,0 kN/m²)
bei gleichmäßig verteilter Flächenlast.
Die Systemplatte ist druckstabil und für
hohe Lasten im Wohnbereich ausgelegt.
In der Praxis sind bei kritischen Belastungen
oft eher Bodenbelag, Untergrund oder
Dämm- und Zwischenschichten die
begrenzenden Faktoren, nicht die Platte selbst.
Aluminiumkaschierung
Stärke 0,05 mm nach DIN EN 1942 von einem
deutschen Hersteller.
Dampfsperrfunktion und Dampfdichtheit durch Aluminium.
Erhöhte Wärmeleitfähigkeit und sehr hohe Alterungsbeständigkeit.
Brandverhalten B1 nach DIN 4102.
Abdeckung: silikonisiertes PE.
Temperaturbeständigkeit: -40 bis +80 °C.
heizlast
Effiziente Heizlast
THERMOslim arbeitet am effizientesten im Bereich von ca. 50 bis 70 W/m². Niedrige Vorlauftemperaturen sind dabei gut möglich. Durch den direkten Rohrkontakt zur vollflächigen Aluminiumkaschierung gelangt die Wärme schnell in den Bodenbelag.
Ca. 150–200 kg/m² (entspricht ca. 1,5–2,0 kN/m²)
bei gleichmäßig verteilter Flächenlast.
Die Systemplatte ist druckstabil und für
hohe Lasten im Wohnbereich ausgelegt.
In der Praxis sind bei kritischen Belastungen
oft eher Bodenbelag, Untergrund oder
Dämm- und Zwischenschichten die
begrenzenden Faktoren, nicht die Platte selbst.
Aluminiumkaschierung
Stärke 0,05 mm nach DIN EN 1942 von einem
deutschen Hersteller.
Dampfsperrfunktion und Dampfdichtheit durch Aluminium.
Erhöhte Wärmeleitfähigkeit und sehr hohe Alterungsbeständigkeit.
Brandverhalten B1 nach DIN 4102.
Abdeckung: silikonisiertes PE.
Temperaturbeständigkeit: -40 bis +80 °C.
heizlast
Effiziente Heizlast
THERMOslim arbeitet am effizientesten im Bereich von ca. 50 bis 70 W/m². Niedrige Vorlauftemperaturen sind dabei gut möglich. Durch den direkten Rohrkontakt zur vollflächigen Aluminiumkaschierung gelangt die Wärme schnell in den Bodenbelag.
Wovon die erreichbare Heizlast abhängt
Entscheidend sind Bodenbelag und Kleber (Wärmedurchlass).
Relevant sind außerdem die zulässige Bodenoberflächentemperatur (Wohnraum niedriger, Bad höher).
Weitere Faktoren sind Vorlauftemperatur bzw. mittlere Wassertemperatur, Dämmung nach unten und die hydraulische Auslegung (Kreislängen, Durchfluss, Spreizung).
Maximale Heizlast
Je nach Bodenaufbau sind ca. 100 bis 110 W/m² möglich. Im Wohnbereich liegt die praktische Obergrenze meist eher bei 80 bis 100 W/m². In Bädern sind eher 100 bis 110 W/m² realistisch.
Brandschutzbeständigkeit (Spanplatte Typ P2 nach DIN EN 312)
Unsere Systemplatten sind für den Einsatz im normalen Wohn- und Objektbereich vorgesehen.
Das Material entspricht den üblichen bauaufsichtlichen Anforderungen für Innenräume im Wohnungsbau und ist dort problemlos einsetzbar. Wie bei Holzwerkstoffen üblich, sind P2-Platten ohne zusätzliche Imprägnierung normal entflammbar.
Für Bauvorhaben mit erhöhten Brandschutzanforderungen (z. B. öffentliche Gebäude, Kindergärten oder Sonderbauten) können auf Wunsch geprüfte und klassifizierte Alternativmaterialien nach DIN EN 13501-1 oder DIN 4102 eingesetzt werden.
Feuchtebeständigkeit (Spanplatte Typ P2 nach DIN EN 312)
Unsere Systemplatten sind für den Einsatz in trockenen Innenbereichen vorgesehen.
In Feuchträumen wie Badezimmern ist der Einsatz selbstverständlich möglich, sofern – wie nach geltenden Normen üblich – eine fachgerechte Abdichtung des Bodenaufbaus erfolgt. Diese Abdichtung schützt den gesamten Bodenaufbau zuverlässig vor eindringender Feuchtigkeit. Dauerhafte oder stehende Nässe ohne Abdichtung ist – wie bei allen Holzwerkstoffen – zu vermeiden.
Für Bauvorhaben mit besonderen Anforderungen an die Feuchtebeanspruchung können auf Wunsch alternativ Plattenmaterialien mit erhöhter Feuchtebeständigkeit eingesetzt werden.
Dämmwerte / U-Wert
Der erreichbare U-Wert hängt immer vom gesamten Bodenaufbau ab.
Entscheidend sind Art und Dicke der Dämmung unter dem System.
THERMOslim ist keine Dämmung, sondern Heiz- und Trägerplatte.
Für eine konkrete U-Wert-Angabe wird der geplante Aufbau benötigt (Untergrund, Dämmstoff, Dicke, Belag).
Auf Wunsch kann anhand dieser Angaben eine U-Wert-Berechnung bzw. ein Zielwert-Vorschlag erstellt werden (z. B. mit XPS, EPS oder Holzfaser in passender Stärke). Richtwerte der Systemplatte: Wärmeleitfähigkeit des Holzes ca. 0,13 W/(mK), Wärmewiderstand ca. 0,12 m²K/W, sd-Richtwert ca. 0,8–1,6 m
Vorlauftemperatur
Heizrohr PE-RT
5-Schicht PE-RT Heizrohr mit EVOH-Sauerstoffsperrschicht nach DIN 4726, ausgelegt für Fußbodenheizungen und diffusionsdicht. Hergestellt von einem deutschen Hersteller.
Temperaturbereich 5 bis 80 °C, kurzzeitig bis 95 °C.
Technische Daten:
• Abmessung: 12 × 1,5 mm
• Rollenlänge: 100 m oder 300 m
• Temperaturbereich: 5 bis 80 °C,
Spitzenbelastung bis 95 °C
• Biegeradius: ca. 5 × Außendurchmesser
• Sauerstoffdicht: EVOH-Schicht, DIN 4726
(diffusionsdicht)
• Wärmeleitfähigkeit: ca. 0,4 W/(m·K) bei 60 °C
• Rohrrauigkeit: ca. 0,013 mm
Heizrohr PE-RT
5-Schicht PE-RT Heizrohr mit EVOH-Sauerstoffsperrschicht nach DIN 4726, ausgelegt für Fußbodenheizungen und diffusionsdicht. Hergestellt von einem deutschen Hersteller.
Temperaturbereich 5 bis 80 °C, kurzzeitig bis 95 °C.
Technische Daten:
• Abmessung: 12 × 1,5 mm
• Rollenlänge: 100 m oder 300 m
• Temperaturbereich: 5 bis 80 °C,
Spitzenbelastung bis 95 °C
• Biegeradius: ca. 5 × Außendurchmesser
• Sauerstoffdicht: EVOH-Schicht, DIN 4726
(diffusionsdicht)
• Wärmeleitfähigkeit: ca. 0,4 W/(m·K) bei 60 °C
• Rohrrauigkeit: ca. 0,013 mm
THERMO-Verbundkleber
Der festelastische 1-Komponenten-Klebstoff dient zur vollflächigen Verklebung der Systemplatten im Innenbereich und ist für Fußbodenheizungen geeignet, dabei sehr emissionsarm, lösemittelfrei und wasserfrei.
Hersteller: Deutscher Hersteller
Emissionsklasse: EMICODE EC1 PLUS (sehr emissionsarm)
Eigenschaften: Lösemittelfrei, wasserfrei, sehr emissionsarm, hohe Endfestigkeit, schwingungsdämpfend/festelastisch
Rohstoffbasis: Silan-modifiziertes Polymer
Verarbeitung: Keine Ablüftzeit, Einlegezeit ca. 40 Minuten
Aushärtung: Abbindezeit ca. 24 Stunden, weitere Bearbeitung je nach Untergrund nach ca. 12 bis 24 Stunden
Verbrauch: Richtwert ca. 1.000 g/m², abhängig von Untergrund und Zahnspachtel (typisch im Bereich ca. 400 bis 1.800 g/m²)
Heizhydraulik
Die Heizhydraulik wird mit hochwertigen
Komponenten ausgeführt
von deutschen sowie international renommierten
Herstellern und ist technisch
auf das Gesamtsystem abgestimmt, um eine
saubere, zuverlässige und effiziente
Regelung der Heizkreise sicherzustellen.
Hersteller: Deutscher Hersteller
Umfang: Heizkreisverteiler, passende Verteilerkästen/Schränke,
sowie Verteiler-Komponenten wie z. B. Kugelhähne und
weitere Anschluss- und Absperrarmaturen.
Systemabstimmung: Komponenten und Auslegung
passend zur Planung, Rohrdimension und hydraulisch
optimierten Heizkreisen
Heizhydraulik
Die Heizhydraulik wird mit hochwertigen
Komponenten ausgeführt
von deutschen sowie international renommierten
Herstellern und ist technisch
auf das Gesamtsystem abgestimmt, um eine
saubere, zuverlässige und effiziente
Regelung der Heizkreise sicherzustellen.
Hersteller: Deutscher Hersteller
Umfang: Heizkreisverteiler, passende Verteilerkästen/Schränke,
sowie Verteiler-Komponenten wie z. B. Kugelhähne und
weitere Anschluss- und Absperrarmaturen.
Systemabstimmung: Komponenten und Auslegung
passend zur Planung, Rohrdimension und hydraulisch
optimierten Heizkreisen
Regelungstechnik
Die Regelungstechnik wird mit Qualitätskomponenten ausgeführt von deutschen sowie international renommierten Herstellern und ist auf das Gesamtsystem abgestimmt, um eine stabile, komfortable und energieeffiziente Temperaturregelung sicherzustellen.
Produkte / Komponenten:
Raumthermostate in verschiedenen Ausführungen: Analog (Drehregler), Digital (Display), Digital programmierbar (Zeitprogramme), WLAN App gesteuert, Funk Raumthermostate, kabelgebundene Raumthermostate, zentrale Bedieneinheit, sowie weitere Ausführungen und Zubehör je nach Anforderung.
Klemmleisten: 230 V, 6 bis 10 Zonen, optional mit Pumpenlogik (Pumpenfreigabe bei Wärmebedarf), optional mit Kühlumschaltung je nach System, sowie weitere Varianten und Erweiterungen je nach Projekt.
Elektrische Stellantriebe: 230 V, stromlos geschlossen oderstromlos geöffnet, passend zur Klemmleiste; optional auch dynamisch selbstregelnde Stellantriebe für automatischen hydraulischen Abgleich je Heizkreis
(Durchfluss wird selbstständig begrenzt und stabil gehalten),
sowie weitere Produkte zur Regelungstechnik.
Vorlauf und rücklauf bei 60 w/m²
Richtwerte für verschiedene Bodenbeläge bei 20°C Raumtemperatur und 5 K Spreizung
Vorlauftemperatur
rücklauftemperatur
Vorlauf und rücklauf bei 60 w/m²
Richtwerte für verschiedene Bodenbeläge bei 20°C Raumtemperatur und 5 K Spreizung
Vorlauftemperatur
rücklauftemperatur
Vorlauf und rücklauf bei 60 w/m²
Richtwerte für verschiedene Bodenbeläge bei 20°C Raumtemperatur und 5 K Spreizung
Vorlauftemperatur
rücklauftemperatur
Vorlauf und rücklauf bei 80 w/m²
Richtwerte für verschiedene Bodenbeläge bei 20°C Raumtemperatur und 5 K Spreizung
Vorlauftemperatur
rücklauftemperatur
Vorlauf und rücklauf bei 100 w/m²
Richtwerte für verschiedene Bodenbeläge bei 20°C Raumtemperatur und 5 K Spreizung
Vorlauftemperatur
rücklauftemperatur
